用焊接結構替代橡膠墊密封, 全焊式和半焊式板式換熱器的出現, 消除了由于墊片材料耐溫、耐腐蝕、耐壓方面的限制。對于腐蝕介質使用板式換熱器, 近年來得到很大發展。德國與日本合作的千代田混合焊接板式換熱器, 操作壓力可從真空到6, 操作溫度200℃～900℃, 單臺換熱面積F 為3m2～2 000m2。可用于氣- 氣、氣- 液、液- 液的換熱和蒸氣的冷凝。

美國VICARB 公司在1989 年開發COMPBLOC焊接式板式換熱器, 是一種緊湊、高效、具有專利技術的換熱器。

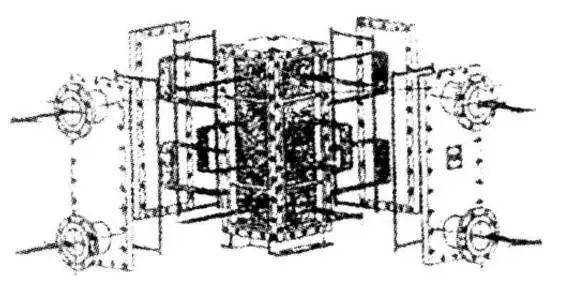

圖1 COMPBLOC 焊接式板式換熱器

如圖1 所示, 這種換熱器由焊接板束、鋼框和面板等組裝而成, 是一種四面體結構。板束采用精密壓制、自動焊接制造, 立柱襯里采用電阻焊接, 換熱器的“核心”由焊接波紋板板束、立柱襯里和頂部、底部蓋板襯里組成, 螺栓連接框架由四根立柱和頂部、底部蓋板以及4 個帶有接管的面板組成。

其耐壓耐溫達3. 2MPa 和300℃, 單臺F 為1. 5m2～300m2, 單臺板片數為25～500,冷熱介質錯流排列。由于COM PA BLOC 焊接板式換熱器的傳熱性能好且使用溫度和壓力較高, 所以可十分經濟地用這種換熱器取代在相應溫度范圍內使用的管殼式換熱器。用于油氣加工工業,可用作原油冷卻器、塔頂冷凝器等, 還可用于其他多種工業加工過程。
